ادامه مطلباندازهگیری دبی بدون برش لوله و توقف فرایند؛ اصول روش زمان عبور، مزایا، کاربردها و محدودیت‌های فلومتر کلمپ‌آن.
اندازه‌گیری دبی در خطوط لوله صنعتی معمولاً به معنای بریدن لوله، نصب فلنج و توقف فرایند است. فلومترهای التراسونیک کلمپ‌آن (Clamp-on) این معادله را تغییر داده‌اند: مبدل‌ها از بیرون روی لوله نصب می‌شوند و جریان سیال را بدون تماس مستقیم با آن اندازه می‌گیرند. در این مقاله با اصول کار، مزایا و محدودیت‌های این فناوری آشنا می‌شوید.
اصول کار: روش زمان عبور (Transit-Time)
در رایج‌ترین روش، دو مبدل التراسونیک روی دیواره بیرونی لوله نصب می‌شوند و به‌صورت متناوب پالس‌های صوتی را در جهت جریان و خلاف جهت جریان ارسال می‌کنند. صوتی که هم‌جهت با جریان حرکت می‌کند کمی سریع‌تر به مقصد می‌رسد و صوت خلاف جهت کمی دیرتر. اختلاف این دو زمان با سرعت متوسط جریان متناسب است. با داشتن ابعاد لوله، سرعت به دبی حجمی تبدیل می‌شود.
مزایای فلومتر کلمپ‌آن
- نصب بدون توقف فرایند: نیازی به برش لوله یا تخلیه خط نیست؛ در بسیاری از موارد نصب در حین بهره‌برداری انجام می‌شود.
- بدون تماس با سیال: مناسب برای سیالات خورنده، سمی، داغ یا تحت فشار که تماس با آن‌ها برای سنسورهای داخلی دردسرساز است.
- بدون افت فشار: هیچ مانعی داخل لوله قرار نمی‌گیرد.
- بدون نشتی: چون بدنه لوله سوراخ نمی‌شود، نقطه بالقوه نشت ایجاد نمی‌شود.
- کاربرد برای قطرهای بزرگ: هزینه نصب با افزایش قطر لوله به اندازه فلومترهای اینلاین افزایش نمی‌یابد.
- قابلیت جابه‌جایی: نسخه‌های پرتابل برای ممیزی انرژی، بررسی صحت فلومترهای موجود و اندازه‌گیری‌های موقت به‌کار می‌روند.

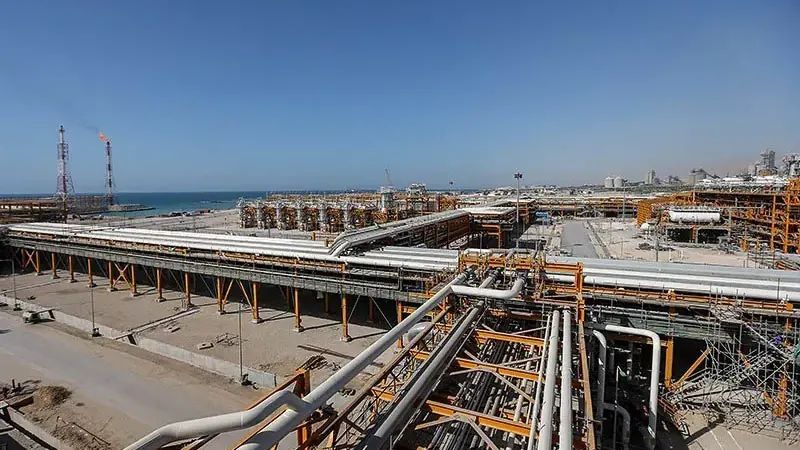

کاربردها در صنایع نفت، گاز و پتروشیمی
- پایش دبی خطوط آب خنک‌کن، آب تزریقی و آب آتش‌نشانی؛
- اندازه‌گیری دبی هیدروکربن‌های مایع و محصولات میانی؛
- اندازه‌گیری دبی گاز در خطوط فرایندی و یوتیلیتی (با مبدل‌های مخصوص گاز)؛
- تعادل جرمی واحدها و ممیزی انرژی؛
- بررسی و مقایسه عملکرد فلومترهای نصب‌شده.
چه اطلاعاتی برای انتخاب لازم است؟
دقت اندازه‌گیری کلمپ‌آن به کیفیت داده‌های ورودی و نصب درست وابسته است. پیش از استعلام این اطلاعات را آماده کنید:
- نوع سیال و ترکیب آن (مایع یا گاز، وجود حباب یا ذرات جامد)؛
- جنس، قطر خارجی و ضخامت دیواره لوله و وجود پوشش یا عایق؛
- محدوده دما و فشار کاری؛
- محدوده دبی موردانتظار؛
- طول مستقیم لوله در بالادست و پایین‌دست محل نصب؛
- طبقه‌بندی منطقه خطر و خروجی‌های موردنیاز برای سیستم کنترل.
محدودیت‌ها را هم بشناسید
حباب یا ذرات جامد زیاد، لوله‌هایی با رسوب داخلی سنگین یا آسترهای خاص، و نبود طول مستقیم کافی می‌توانند بر کیفیت سیگنال اثر بگذارند. بررسی محل نصب توسط کارشناس پیش از خرید، از بسیاری از این مشکلات جلوگیری می‌کند.
تأمین و مشاوره
فلاح سنجش تجهیز جنوب فلومترهای التراسونیک کلمپ‌آن برند FLEXIM را برای مایعات و گازها تأمین می‌کند. برای بررسی کاربرد خود، مشخصات خط لوله را از طریق فرم استعلام ارسال کنید.
