فلومتر التراسونیک کلمپآن مایعات FLEXIM
اندازهگیری دبی مایعات از بیرون لوله؛ بدون برش لوله، بدون توقف فرایند و بدون تماس با سیال.
مشاهده جزئیاتفلومتر التراسونیک کلمپآن گاز FLEXIM
اندازهگیری غیرتماسی دبی گاز در خطوط فرایندی و یوتیلیتی با مبدل‌های نصب‌شده روی بدنه لوله.
- بدون ایجاد نقطه نشتی
- بدون افت فشار
- بدون توقف و تخلیه خط
نمونه محیط کاربرد- اصل اندازهگیری
- التراسونیک، روش زمان عبور (Transit-Time)
- روش نصب
- کلمپآن روی سطح بیرونی لوله
- سیال
- گازها؛ امکانپذیری بر اساس فشار، لوله و ترکیب گاز بررسی می‌شود
- کالیبراسیون و پشتیبانی
- آزمایشگاه دارای تأیید صلاحیت NACI
معرفی محصول
فلومتر التراسونیک کلمپآن گاز FLEXIM چیست و چه مشکلی را حل میکند؟
اندازهگیری دبی گاز با روش التراسونیک کلمپآن دشوارتر از مایعات است: گاز امواج صوتی را بسیار ضعیفتر منتقل میکند و بخش بزرگی از انرژی صوت در دیواره لوله باقی می‌ماند. به همین دلیل FLEXIM برای گازها از مبدلها، الگوریتم‌های پردازش سیگنال و روش‌های نصب ویژه استفاده میکند.
مزیت اصلی این روش در خطوط گاز، ایمنی است: برای نصب فلومتر هیچ سوراخ، فلنج یا اتصال جدیدی روی خط پرفشار ایجاد نمی‌شود، پس نقطه نشتی تازه‌ای هم به وجود نمی‌آید. نصب بدون توقف خط و بدون تخلیه گاز انجام می‌شود و هیچ افت فشاری به سیستم تحمیل نمی‌شود.
امکانپذیری اندازهگیری به فشار کاری، قطر و جنس لوله و ترکیب گاز بستگی دارد. به همین دلیل پیش از هر پیشنهاد، اطلاعات خط توسط کارشناسان فنی بررسی می‌شود.
مناسب برای
- مهندسان ابزاردقیق و فرایند در واحدهای گاز و پتروشیمی
- واحدهای یوتیلیتی و مدیریت انرژی
- تیم‌های بازرسی و عیب‌یابی خطوط گاز
نحوه عملکرد
از اصل کار تا خروجی؛ قدم‌به‌قدم
- ۱
مبدل‌های ویژه گاز
مبدل‌هایی با فرکانس و تنظیمات متناسب با گاز روی بدنه لوله نصب می‌شوند.
- ۲
مدیریت سیگنال دیواره
پردازش سیگنال، بخش صوتی که از دیواره لوله می‌گذرد را از سیگنال عبوری از گاز جدا میکند.
- ۳
اختلاف زمان عبور
مانند مایعات، اختلاف زمان عبور پالس در جهت و خلاف جهت جریان، سرعت گاز را مشخص میکند.
- ۴
دبی در شرایط کاری یا استاندارد
با ورود فشار و دمای خط، دبی در شرایط کاری یا تبدیل‌شده به شرایط مرجع گزارش می‌شود.
ویژگی‌های کلیدی
چه چیزی آن را متمایز میکند؟
- ۰۱
بدون ایجاد نقطه نشتی
هیچ سوراخ یا اتصال جدیدی روی خط پرفشار گاز ایجاد نمی‌شود.
- ۰۲
بدون افت فشار
مسیر جریان کاملاً آزاد می‌ماند.
- ۰۳
بدون توقف و تخلیه خط
نصب در حین بهره‌برداری انجام می‌شود.
- ۰۴
برای گازهای خشک و تمیز و فرایندی
از گاز طبیعی تا نیتروژن، هوای فشرده و گازهای فرایندی، بسته به شرایط خط.
ارزش برای بهره‌بردار
چرا برای واحد شما به‌صرفه است؟
ایمنی در خطوط پرفشار
حذف کار گرم و باز کردن خط در محیط‌های قابل اشتعال.
شفافیت مصرف یوتیلیتی
اندازهگیری مصرف هوای فشرده و نیتروژن برای کنترل هزینه و کشف نشتی.
نصب سریع در سایت‌های در حال کار
مناسب پروژه‌های بهبود که امکان شات‌داون ندارند.
کاربردها
کجا و برای چه کاری استفاده می‌شود؟
گاز طبیعی و گاز سوخت
پایش دبی گاز سوخت کوره‌ها، بویلرها و توربین‌ها.
گازهای فرایندی
خطوط گاز در واحدهای پتروشیمی و پالایشگاه.
هوای فشرده و نیتروژن
اندازهگیری مصرف یوتیلیتی و تشخیص مصرف یا نشتی غیرعادی.
اندازهگیری موقت
بررسی دبی در خطوطی که فلومتر دائمی ندارند.
تصاویر
محصول و محیط کاربرد در تصویر

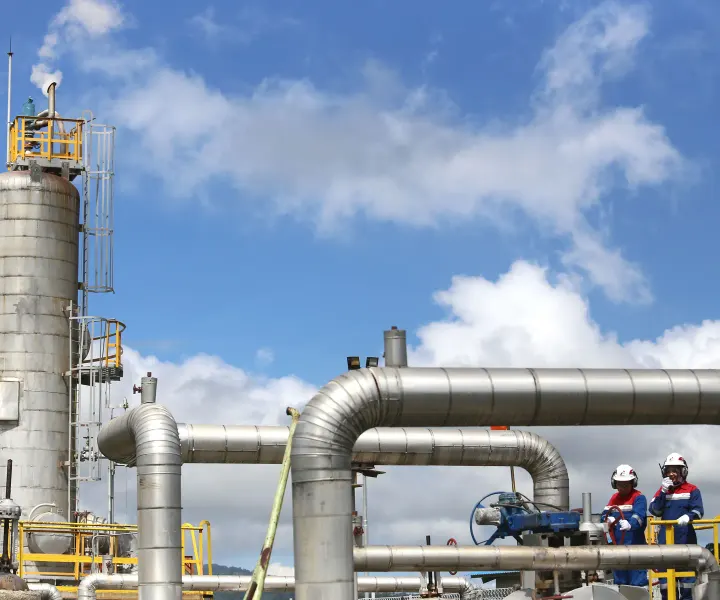

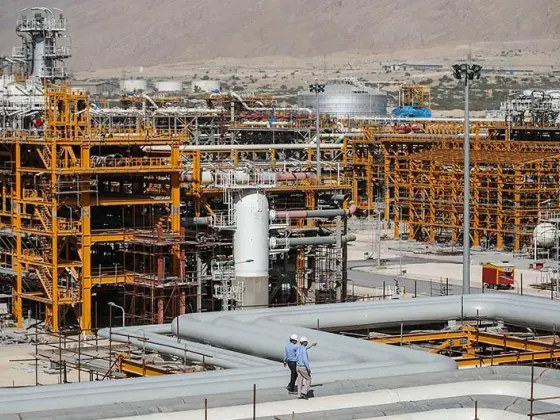

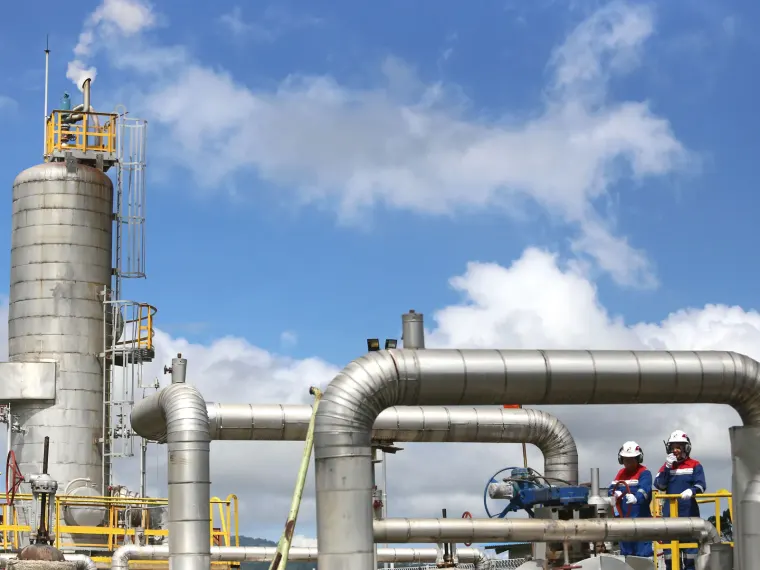

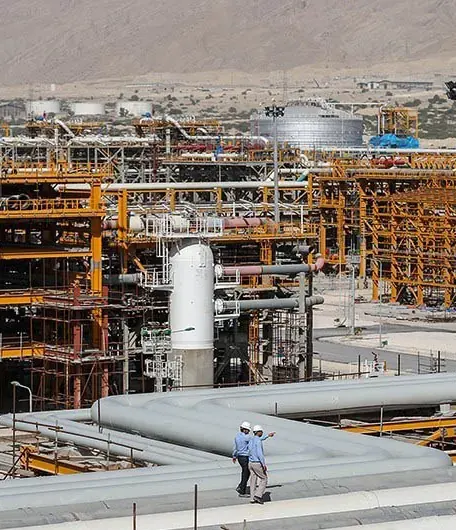

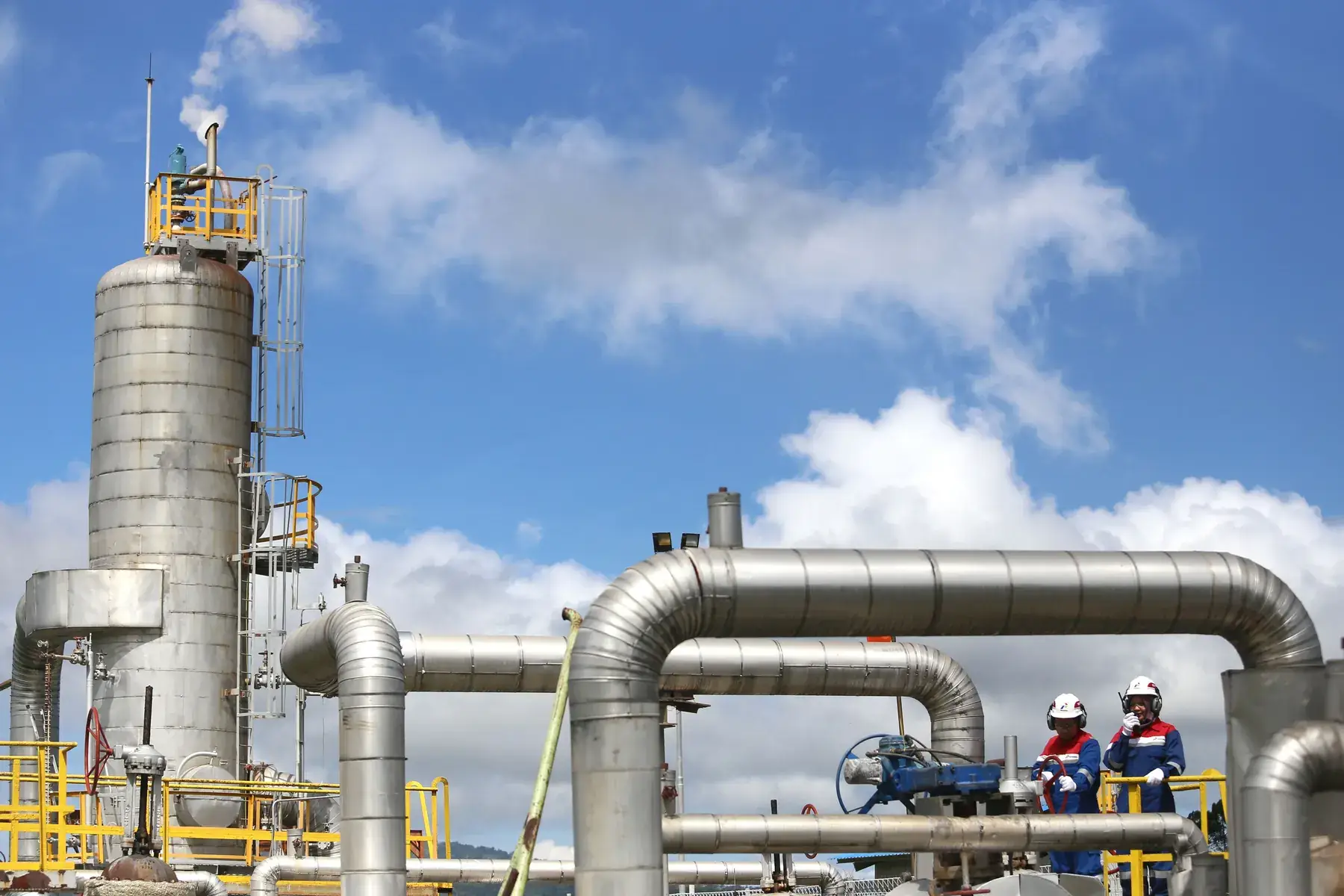

تصاویر فلومتر التراسونیک کلمپآن گاز FLEXIM و نمونه‌هایی از محیط و نحوه کاربرد. منبع و مجوز هر تصویر زیر آن آمده است.
راهنمای انتخاب
برای پیشنهاد دقیق، این اطلاعات را آماده کنید
انتخاب مدل مناسب به شرایط کار شما بستگی دارد. هرچه این اطلاعات کامل‌تر باشد، پیشنهاد فنی و قیمت دقیق‌تر و سریع‌تر آماده می‌شود.
نوع و ترکیب گاز
نام گاز یا ترکیب تقریبی آن و وجود رطوبت یا مایع همراه.
فشار و دمای کاری
حداقل و حداکثر فشار و دمای خط؛ فشار نقش مهمی در امکانپذیری دارد.
مشخصات لوله
قطر خارجی، ضخامت، جنس و پوشش لوله.
دبی موردانتظار
حداقل، معمول و حداکثر دبی.
طول مستقیم و محل نصب
فاصله از اتصالات و منطقه خطر محل نصب.
مشخصات
مشخصات کلی خط محصول
ویژگی‌هایی که برای همه مدل‌های این خط محصول ثابت است؛ مقادیر عددی هر مدل از دیتاشیت رسمی سازنده ارائه می‌شود.
| مشخصه | مقدار |
|---|---|
| اصل اندازهگیری | التراسونیک، روش زمان عبور (Transit-Time) |
| روش نصب | کلمپآن روی سطح بیرونی لوله |
| سیال | گازها؛ امکانپذیری بر اساس فشار، لوله و ترکیب گاز بررسی می‌شود |
| تماس با سیال | ندارد |
| خانواده محصول سازنده | FLUXUS |
| محدوده و دقت | بسته به مدل و شرایط خطاز دیتاشیت رسمی سازنده |
پرسش‌های متداول
پیش از خرید بدانید
پاسخ کوتاه به پرسش‌هایی که خریداران فلومتر التراسونیک کلمپآن گاز FLEXIM معمولاً پیش از استعلام می‌پرسند.
پاسخ پرسش‌تان را پیدا نکردید؟
کارشناسان فنی ما بر اساس شرایط کار شما راهنمایی می‌کنند.
گاز امواج صوتی را ضعیفتر از مایع منتقل میکند و بخشی از صوت از طریق دیواره لوله به مبدل مقابل میرسد. به همین دلیل مبدلها و پردازش سیگنال ویژه گاز لازم است و فشار پایین خط میتواند اندازهگیری را محدود کند.
بله، در بسیاری از خطوط هوای فشرده و نیتروژن کاربرد دارد. امکانپذیری نهایی به فشار، قطر و جنس لوله بستگی دارد.
نوع گاز، فشار و دمای کاری، قطر و ضخامت و جنس لوله، محدوده دبی و وضعیت طول مستقیم لوله در محل نصب.
خدمات همراه محصول
از انتخاب تا کالیبراسیون، کنار شما هستیم
خرید تجهیز آغاز همکاری است. در هر مرحله، از انتخاب مدل تا کالیبراسیون دوره‌ای، یک تیم فنی پاسخ‌گوی شماست.
- مشاوره و انتخاببررسی شرایط کار و پیشنهاد مدل مناسب، همراه دیتاشیت رسمی سازنده.
- نصب و راه‌اندازیاجرای نصب، راه‌اندازی و تحویل در محل، توسط کارشناسان فنی.
- آموزش کاربرانآموزش کار با تجهیز و نگهداری روزمره برای تیم بهره‌برداری.
- کالیبراسیونکالیبراسیون دوره‌ای در آزمایشگاه دارای تأیید صلاحیت NACI.ISO/IEC 17025
